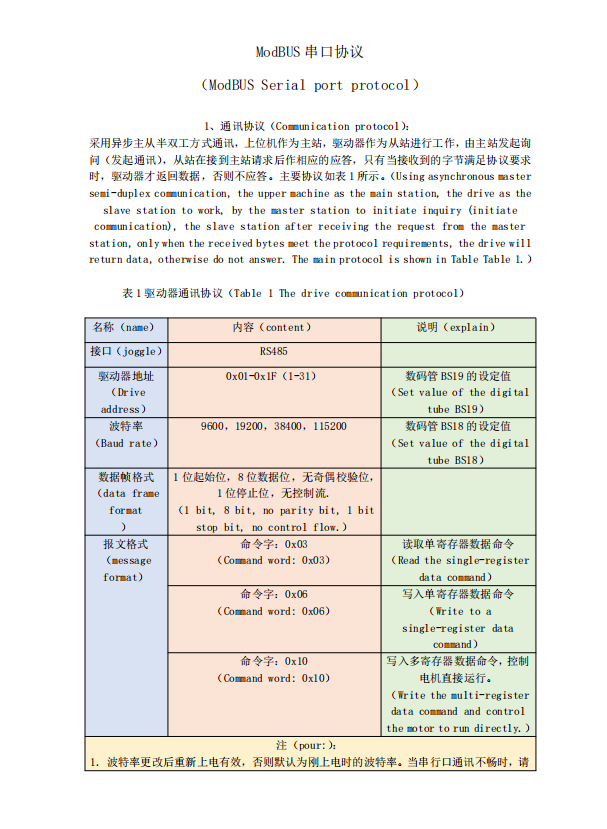

產品詳情資料下載ModBUS串口協議
（ModBUS Serial port protocol）
1、通訊協議（Communication protocol）：
采用異步主從半雙工方式通訊，上位機作為主站，驅動器作為從站進行工作，由主站發起詢問（發起通訊），從站在接到主站請求后作相應的應答，只有當接收到的字節滿足協議要求時，驅動器才返回數據，否則不應答。主要協議如表1所示。（Using asynchronous master semi-duplex communication, the upper machine as the main station, the drive as the slave station to work, by the master station to initiate inquiry (initiate communication), the slave station after receiving the request from the master station, only when the received bytes meet the protocol requirements, the drive will return data, otherwise do not answer. The main protocol is shown in Table Table 1.）
表1驅動器通訊協議（Table 1 The drive communication protocol）
名稱
內容（content）
說明（explain）
接口
RS485
驅動器地址
（Drive address）
0x01-0x1F（1-31）
數碼管BS19的設定值
（Set value of the digital tube BS19）
波特率
（Baud rate）
9600，19200，38400，115200
數碼管BS18的設定值
（Set value of the digital tube BS18）
數據幀格式
（data frame format
）
1位起始位，8位數據位，無奇偶校驗位，1位停止位，無控制流.
（1 bit, 8 bit, no parity bit, 1 bit stop bit, no control flow.）
報文格式
（message format）
命令字：0x03
（Command word: 0x03）
讀取單寄存器數據命令
（Read the single-register data command）
命令字：0x06
（Command word: 0x06）
寫入單寄存器數據命令
（Write to a single-register data command）
命令字：0x10
（Command word: 0x10）
寫入多寄存器數據命令，控制電機直接運行。
（Write the multi-register data command and control the motor to run directly.）
注（pour:）：
1. 波特率更改后重新上電有效，否則默認為剛上電時的波特率。當串行口通訊不暢時，請降低通訊的波特率；（1. After the port rate is changed, the power on is valid, otherwise the default is the wave rate when just power on. When the serial port communication is not smooth, please reduce the port rate of communication;）
2.同一串口線上的多臺驅動器地址不可重復，否則會造成通訊錯誤，甚至損壞串口芯片。（2. The addresses of multiple drives on the same serial port line cannot be repeated, otherwise it will cause communication errors and even damage the serial port chip.）
2、命令字：0x03 ,讀取單個寄存器命令（2, the command word: 0x03, read a single register command），
該命令為讀取驅動器單個寄存器的命令，主機請求與驅動器返回格式如下（This command is a command to read a single register of the drive, and the host request and drive return format are as follows:）：
表2主機請求數據（命令字0x03）（Table 2 Host request data (command word 0x03)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址
（Register address）
數據長度
（DL）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(數碼管BS19的設定值)
(Set value of digital tube BS19)
0x03
0x0000
0x0001
…
0x0002
(固定數)
(Fixed number)
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
注（pour:）：
1. 寄存器地址定義如表4所示（1. Register address is defined as shown in Table 4）；
2. CRC校驗初值為0xFFFF，多項式為0xA001，低字節在前。（2. The initial value of CRC check is 0xFFFF, the polynomial is 0 xA 001, and the low bytes are first.）
表3驅動器返回的數據（命令字0x03）（Table 3 Data returned by the drive (command word 0x03)）
驅動器地址
（Drive address）
命令字
（CW）
字節長
（Byte length）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(與收到的地址一致)
（(Consistent with the address received)）
0x03
02
(數據長度2字節)
（Data length: 2 bytes）
XXXX
(實際的寄存器參數值)
（Actual register parameter value）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
表4寄存器地址定義（Table 4 Register address definitions）
寄存器地址
（Register address）
地址定義
（Address definition）
數值范圍(括號內為十進制數)
Value range (decimal number in parentheses)
0x0000
驅動器工作電流（單位：mA）
（Drive operating current (in mA)）
0x01F4~0x1F40(500~8000)
0x0001
驅動器鎖機值（單位：%）
（Drive Lock Value (in%)）
0x0005-0x0064(5~100)
0x0002
SM為高時的細分值(單位：脈沖/轉，需能被10整除)
（SM is subdivided at high value (unit: pulse / turn, must be divisible by 10)
）
0x00C8~0xEA60（200~60000）
0x0003
SM為低時的細分值(單位：脈沖/轉，需能被10整除)
（SM is low breakdown (pulse / turn, must be divisible by 10)）
0x00C8~0xEA60（200~60000）
0x0004
驅動器脈沖工作方式：
0000：正/反轉脈沖控制模式，上升沿有效
0001：脈沖+方向控制模式，上升沿有效
0002：正/反轉脈沖控制模式，下降沿有效
0003：脈沖+方向控制模式，下降沿有效（默認）
其他數值詳見特殊工作模式。
（Drive pulse operation mode:
0000: Positive / reverse pulse control mode, rising edge effective.
0001: Pulse + direction control mode, the rising edge is effective.
0002: Positive / reverse pulse control mode, effective edge effective.
0003: Pulse + direction control mode, descent valid (default).
Other values are shown in the special working mode.）
0x0000~0x0028(0~40)
0x0005
PI控制時的Kp比例系數
（Kp proportion coefficient for PI control）
0x0014~0x0960(20~2400)
0x0006
PI控制時的Ki積分系數
（Ki integration coefficient during PI control）
0x0000~0x0050(0~80)
0x0007
驅動器自測模式及運行狀態。
（Drive self-test mode and running status.）
1.寫入時（ When writing）
0000：電機停止（Motor stops）
0003：電機正轉（Motor is turning）
0009：電機反轉（Motor reversal）
3. 讀取時返回的參數定義如下（ The parameters returned when reading are defined as follows）
高8位（High 8 bits）：
00：表示驅動器無報警故障
（00: It means that the drive has no alarm fault）
01：表示未檢測到電機故障
（01: Indicates that no motor fault was detected）
02：表示驅動器過熱報警
（02: indicates the drive overheating alarm
）
03：表示驅動器過流報警
（03: indicates the drive overcurrent alarm）
低8位（Low 8 bits）：
00：表示電機停止
（00: indicates a motor stop）
01：表示電機正在正轉
（01: It means that the motor is turning forward）
02：表示電機正在反轉
（02: Indicates that the motor is reversing
）
寫命令：0x0003或0x0009
讀取時返回電機狀態
（Write the command: 0x0003 or 0x0009；Return to the motor state when reading）
0x0008
電機延時時間。=X*62.5微秒
（Motor time delay time.=X * 62.5 microseconds）
0000：無延時；
（0000: no delay;）
0010：延時1ms
（0010:1ms time delay）
當BS04=0004或者0005時，內部IO時電機加速度與此設置無關。
（When either BS04=0004 or 0005,motor acceleration during internal IO is not related to this setting.）
0x0000~0x0BB8(0~3000)
0x000D
內部脈沖時參數定義為電機啟動速度（轉/分），當啟動速度高于運行速度時，自動默認為運行速度。
（The internal pulse parameter is defined as the motor starting speed (rpm), and when the starting speed is higher than the running speed.）
0x0000~0x0258(0~600)
0x000E
內部脈沖時第一組細分時，SM=1時，參數定義為電機運行速度1.
（In the first group of internal pulse subdivision, SM=1, the parameter is defined as the motor running speed 1.）
0x0001~0x0BB8(1~3000)
0x000F
內部脈沖時第二組細分時，SM=0時，參數定義為電機運行速度2.
（In the second group of internal pulse subdivision, SM=0, the parameter is defined as the motor running speed 2.
）
0x0001~0x0BB8(1~3000)
0x0010
內部脈沖時，參數定義為實際轉動需要的脈沖個數低四位設定。
（For the internal pulse, the parameter is defined as the four-lower number of pulses required for the actual rotation.）
0x0000~0x270F(0~9999)
0x0011
內部脈沖時參數定義為實際轉動需要的脈沖個數高四位設定(十進制，1代表十進制的10000)；
（The internal pulse parameter is defined as the number of pulses required by actual rotation (decimal, 1 represents 10000 decimal);
）
9999：自動定義為連續運轉，直至停止信號到來。
（9999: It is automatically defined as a continuous operation until the stop signal arrives.）
0x0000~0x270F(0~9999)
0x0014
內部IO運行時，設定電機的加速度大小.
數值越大，加速度越大，數值越小，加速度越小，單位為：10轉/分/秒。最低為1，最高為5000
（When the acceleration of the motor is set during the internal IO operation.The larger the value, the greater the acceleration, the smaller the value, the smaller the acceleration, in 10 rpm. The minimum was 1 and a maximum was 5000）
0x0000~0x1388(0~5000)
0x0015
內部IO運行時，設定電機的減速度大小.
（When the internal IO is running, set the deceleration size of the motor.
）
0x0000~0x1388(0~5000)
0x0016
設定驅動器將要堵轉時，瞬時電流的增大倍數，范圍（10~30），=10時最大為1倍，即電流不增大。=30時電流最大增加為設定的3倍。
（When the drive is about to block the rotation, set the increase multiple of the instantaneous current, range (10~30), = 1 times of the maximum of 10, that is, the current does not increase. The maximum increase in current is 3 times that set at =30.）
0x000A~0x001E(10~30)
0x0017
設定驅動器電流增大穩定后，電流減小為設定值的速度，范圍（10~2048），數值越大，減小的速度越慢=2048時，電流增大后不再減小。
（When the current of the drive increases and stabilizes, the current decreases to the speed of the set value, range (10~2048), the larger the value, the slower the speed =2048, the current will not decrease after increasing.）
0x000A~0x0800(10~2048)
0x0018
設置RDY和ALM信號的輸出電平。
（Set the output level of the RDY and ALM signals.）
0000：RDY低電平有效，ALM低電平有效。
（0000: RDY low level is effective, and ALM low level is effective.）
0001：RDY低電平有效，ALM高電平有效。
（0001: RDY low level is effective, and ALM high level is effective.）
0002：RDY高電平有效，ALM低電平有效。
（0002: RDY high level is effective, and ALM low level is effective.）
0003（默認）：RDY高電平有效，ALM高電平有效。驅動器準備好時，RDY輸出高電平；驅動器報警時，ALM輸出高電平。
（0003 (default): RDY high level, ALM high level. RDY output high level when the drive is ready; ALM output high level when the drive alarms.）
0x0000~0x0003(0~3)
例如（for instance:）：
收到的數據：01 03 00 07 00 01 35 CB ：查詢驅動器狀態指令
（Data received: 01 03 00 07 00 01 35 CB: Query the drive status instruction
）
返回的數據：01 03 02 00 00 B8 44 ：當前驅動器無故障，電機處于停止?fàn)顟B(tài)
（Data returned: 01 03 02 00 00 B8 44: current drive no fault, motor is in a stop state）
收到的數據：01 03 00 07 00 01 35 CB ：查詢驅動器狀態指令
（Data received: 01 03 00 07 00 01 35 CB: Query the drive status instruction
）
返回的數據：01 03 02 01 01 78 14：有故障，未檢測到電機。電機處于正轉狀態。
（Data returned: 01 03 02 01 01 78 14: with fault, motor not detected. The motor is in positive state.）
3、命令字：0x06 ,寫入單個寄存器命令（the command word: 0x06, write to a single register command）
該命令為寫入驅動器單個寄存器的命令，主機請求與驅動器返回格式如下（This command is a command written to a single register of the drive. The host request and drive return format are as follows）：
表5主機請求數據（命令字0x06）
（Table 5 Host request data (command word 0x06)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址
（Register address）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(數碼管BS19的設定值)
(Set value of digital tube BS19)
0x06
0x0000
0x0001
…
XXXX
預設的參數值
（Preset parameter values）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
注：寄存器地址定義如表4所示。
（Note: Register address is defined in Table 4.）
表6驅動器返回的數據（命令字0x06）
（Table 6 Data returned by the drive (command word 0x06)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址
（Register address）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(與收到的地址一致)
（(Consistent with the address received)）
0x06
(與收到的數據一致)
（(Consistent with the data received)）
XXXX
預設的參數值
（Preset parameter values）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
4、命令字：0x10 ,直接控制電機運行的命令（the command word: 0x10, the direct control of the motor operation command）
該命令為直接控制電機運行的命令，控制電機直接運行設定的脈沖數，驅動器收到該命令后，直接按照設定的參數運行。需要將BS04設置為08的工作模式。當按照設定的參數運行完畢后，驅動器不向上位機返回電機狀態，需上位機發送查詢狀態命令后才返回數據。主機請求與驅動器返回格式如下：
（This command is the command that directly controls the operation of the motor and controls the number of pulses set by the motor to directly run. After receiving the command, the driver will directly run according to the set parameters. BS04 to 08. When the operation is completed according to the set parameters, the drive does not return to the motor status of the upper computer, and the upper computer needs to send the query status command before returning the data. Host request and drive return format is as follows:）
表7主機請求數據（命令字0x10）
（Table 7 Host request data (command word 0x10)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址（十六進制）
（Register Address (Hex)）
數據字長度
（Data word length）
字節長度
（Byte length）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
（2 Bytes）
2字節
（2 Bytes）
1字節
（1 Bytes）
4字節
（4 Bytes）
2字節(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(數碼管BS19的設定值)
(Set value of digital tube BS19)
0x10
功能碼（寫入2個寄存器，控制電機直接運行）
（Function code (write to 2 registers, control motor direct operation)
）
地址（address）：
0x1000：電機正轉脈沖數
（0x1000: Number of motor forward rotating pulses）
0x2000：電機反轉脈沖數
（0x2000: Number of motor reversal pulses）
0x 3000：電機緩?fù)?/span>
（0x 3000: Motor shutdown
）
0x 4000：電機急停
（0x 4000: Motor emergency stop
）
固定數0002，
表示寫入2個寄存器值
（Fixed number of 0002,represents the writes of 2 register values）
固定數0004，表示寫入的字節數是4
（Fixed number 0004, the number of bytes written is 4）
XXXXXXXX
運動的脈沖數，32位數據，高位在前。注意：高低不能混。
（The number of pulses, 32 data, high in front. Note: the high and low can not be mixed.）
CRCL，CRCH
(實際的CRC數據)
（Actual CRC data）
說明：寄存器地址為0x1000或0x2000時,只有電機停止且連續收到兩次相同的命令時電機才啟動，否則命令無效，命令無效時不返回數據。當寄存器地址為0x 3000或0x 4000時，參數值可以為任意數據。
（Note: When the register address is 0x1000 or 0x2000, the motor will only start when the motor stops and receives the same command twice continuously, otherwise the command is invalid and the data is not returned if the command is invalid. When the register address is 0x 3000 or 0x 4000, the parameter value can be arbitrary data.）
表8驅動器返回的數據（命令字0x10）
（Table 8 Data returned by the drive (command word 0x10)）
地址（address）
命令字（CW）
寄存器地址
（Register address）
數據字長度
（Data word length）
校驗碼
（check code）
1字節（1 Bytes）
1字節（1 Bytes）
2字節（2 Bytes）
2字節（2 Bytes）
2字節（2 Bytes）
與接收到的地址一致
（Consistent with the received address
）
固定值0x10
功能碼（寫入2個寄存器，控制電機直接運行）
（Fixed value of 0x10,function code (write to 2 registers, control motor direct operation)）
地址，與寫入的地址一致
（Address, consistent with the written address）
固定數0002，表示寫入2個寄存器值
（Fixed number 0002, indicating writing 2 register values）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
例如：（地址為01）
（Example: (the address is 01)）
收到：01 10 10 00 00 02 04 00 00 10 00 33 AF：電機正向前進0x00001000（4096）個脈沖。
（Received: 01 10 10 00 00 02 04 00 00 10 00 33 AF:The motor is forward 0x00001000 (4096) pulses.）
返回數據：01 10 10 00 00 02 45 08
（Return data: 01 10 10 00 00 02 45 08）
收到：01 10 20 00 00 02 04 00 01 00 00 3B AE :電機反向前進0x00010000（65536）個脈沖
（Received:01 10 20 00 00 02 04 00 01 00 00 3B AE :motor reverse forward 0x00010000 (65536) pulses）
返回數據：01 10 20 00 00 02 4A 08
（Return data: 01 10 20 00 00 02 4A 08）
收到數據：01 10 30 00 00 02 04 00 00 00 00 A7 AE 電機緩?fù)?/span>
（Received:01 10 30 00 00 02 04 00 00 00 00 A7 AE；motor slow stop）
返回數據：01 10 30 00 00 02 4E C8
（Return data:01 10 30 00 00 02 4E C8）
收到數據：01 10 40 00 00 02 04 00 00 00 00 C2 6C 電機急停
（Received:01 10 40 00 00 02 04 00 00 00 00 C2 6C；electric emergency stop）
返回數據：01 10 40 00 00 02 54 08
(Return data:01 10 40 00 00 02 54 08)
產品資料大小ModBUS通訊協議20250119.pdf132.5KB產品詳情資料下載ModBUS串口協議
（ModBUS Serial port protocol）
1、通訊協議（Communication protocol）：
采用異步主從半雙工方式通訊，上位機作為主站，驅動器作為從站進行工作，由主站發起詢問（發起通訊），從站在接到主站請求后作相應的應答，只有當接收到的字節滿足協議要求時，驅動器才返回數據，否則不應答。主要協議如表1所示。（Using asynchronous master semi-duplex communication, the upper machine as the main station, the drive as the slave station to work, by the master station to initiate inquiry (initiate communication), the slave station after receiving the request from the master station, only when the received bytes meet the protocol requirements, the drive will return data, otherwise do not answer. The main protocol is shown in Table Table 1.）
表1驅動器通訊協議（Table 1 The drive communication protocol）
名稱
內容（content）
說明（explain）
接口
RS485
驅動器地址
（Drive address）
0x01-0x1F（1-31）
數碼管BS19的設定值
（Set value of the digital tube BS19）
波特率
（Baud rate）
9600，19200，38400，115200
數碼管BS18的設定值
（Set value of the digital tube BS18）
數據幀格式
（data frame format
）
1位起始位，8位數據位，無奇偶校驗位，1位停止位，無控制流.
（1 bit, 8 bit, no parity bit, 1 bit stop bit, no control flow.）
報文格式
（message format）
命令字：0x03
（Command word: 0x03）
讀取單寄存器數據命令
（Read the single-register data command）
命令字：0x06
（Command word: 0x06）
寫入單寄存器數據命令
（Write to a single-register data command）
命令字：0x10
（Command word: 0x10）
寫入多寄存器數據命令，控制電機直接運行。
（Write the multi-register data command and control the motor to run directly.）
注（pour:）：
1. 波特率更改后重新上電有效，否則默認為剛上電時的波特率。當串行口通訊不暢時，請降低通訊的波特率；（1. After the port rate is changed, the power on is valid, otherwise the default is the wave rate when just power on. When the serial port communication is not smooth, please reduce the port rate of communication;）
2.同一串口線上的多臺驅動器地址不可重復，否則會造成通訊錯誤，甚至損壞串口芯片。（2. The addresses of multiple drives on the same serial port line cannot be repeated, otherwise it will cause communication errors and even damage the serial port chip.）
2、命令字：0x03 ,讀取單個寄存器命令（2, the command word: 0x03, read a single register command），
該命令為讀取驅動器單個寄存器的命令，主機請求與驅動器返回格式如下（This command is a command to read a single register of the drive, and the host request and drive return format are as follows:）：
表2主機請求數據（命令字0x03）（Table 2 Host request data (command word 0x03)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址
（Register address）
數據長度
（DL）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(數碼管BS19的設定值)
(Set value of digital tube BS19)
0x03
0x0000
0x0001
…
0x0002
(固定數)
(Fixed number)
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
注（pour:）：
1. 寄存器地址定義如表4所示（1. Register address is defined as shown in Table 4）；
2. CRC校驗初值為0xFFFF，多項式為0xA001，低字節在前。（2. The initial value of CRC check is 0xFFFF, the polynomial is 0 xA 001, and the low bytes are first.）
表3驅動器返回的數據（命令字0x03）（Table 3 Data returned by the drive (command word 0x03)）
驅動器地址
（Drive address）
命令字
（CW）
字節長
（Byte length）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(與收到的地址一致)
（(Consistent with the address received)）
0x03
02
(數據長度2字節)
（Data length: 2 bytes）
XXXX
(實際的寄存器參數值)
（Actual register parameter value）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
表4寄存器地址定義（Table 4 Register address definitions）
寄存器地址
（Register address）
地址定義
（Address definition）
數值范圍(括號內為十進制數)
Value range (decimal number in parentheses)
0x0000
驅動器工作電流（單位：mA）
（Drive operating current (in mA)）
0x01F4~0x1F40(500~8000)
0x0001
驅動器鎖機值（單位：%）
（Drive Lock Value (in%)）
0x0005-0x0064(5~100)
0x0002
SM為高時的細分值(單位：脈沖/轉，需能被10整除)
（SM is subdivided at high value (unit: pulse / turn, must be divisible by 10)
）
0x00C8~0xEA60（200~60000）
0x0003
SM為低時的細分值(單位：脈沖/轉，需能被10整除)
（SM is low breakdown (pulse / turn, must be divisible by 10)）
0x00C8~0xEA60（200~60000）
0x0004
驅動器脈沖工作方式：
0000：正/反轉脈沖控制模式，上升沿有效
0001：脈沖+方向控制模式，上升沿有效
0002：正/反轉脈沖控制模式，下降沿有效
0003：脈沖+方向控制模式，下降沿有效（默認）
其他數值詳見特殊工作模式。
（Drive pulse operation mode:
0000: Positive / reverse pulse control mode, rising edge effective.
0001: Pulse + direction control mode, the rising edge is effective.
0002: Positive / reverse pulse control mode, effective edge effective.
0003: Pulse + direction control mode, descent valid (default).
Other values are shown in the special working mode.）
0x0000~0x0028(0~40)
0x0005
PI控制時的Kp比例系數
（Kp proportion coefficient for PI control）
0x0014~0x0960(20~2400)
0x0006
PI控制時的Ki積分系數
（Ki integration coefficient during PI control）
0x0000~0x0050(0~80)
0x0007
驅動器自測模式及運行狀態。
（Drive self-test mode and running status.）
1.寫入時（ When writing）
0000：電機停止（Motor stops）
0003：電機正轉（Motor is turning）
0009：電機反轉（Motor reversal）
3. 讀取時返回的參數定義如下（ The parameters returned when reading are defined as follows）
高8位（High 8 bits）：
00：表示驅動器無報警故障
（00: It means that the drive has no alarm fault）
01：表示未檢測到電機故障
（01: Indicates that no motor fault was detected）
02：表示驅動器過熱報警
（02: indicates the drive overheating alarm
）
03：表示驅動器過流報警
（03: indicates the drive overcurrent alarm）
低8位（Low 8 bits）：
00：表示電機停止
（00: indicates a motor stop）
01：表示電機正在正轉
（01: It means that the motor is turning forward）
02：表示電機正在反轉
（02: Indicates that the motor is reversing
）
寫命令：0x0003或0x0009
讀取時返回電機狀態
（Write the command: 0x0003 or 0x0009；Return to the motor state when reading）
0x0008
電機延時時間。=X*62.5微秒
（Motor time delay time.=X * 62.5 microseconds）
0000：無延時；
（0000: no delay;）
0010：延時1ms
（0010:1ms time delay）
當BS04=0004或者0005時，內部IO時電機加速度與此設置無關。
（When either BS04=0004 or 0005,motor acceleration during internal IO is not related to this setting.）
0x0000~0x0BB8(0~3000)
0x000D
內部脈沖時參數定義為電機啟動速度（轉/分），當啟動速度高于運行速度時，自動默認為運行速度。
（The internal pulse parameter is defined as the motor starting speed (rpm), and when the starting speed is higher than the running speed.）
0x0000~0x0258(0~600)
0x000E
內部脈沖時第一組細分時，SM=1時，參數定義為電機運行速度1.
（In the first group of internal pulse subdivision, SM=1, the parameter is defined as the motor running speed 1.）
0x0001~0x0BB8(1~3000)
0x000F
內部脈沖時第二組細分時，SM=0時，參數定義為電機運行速度2.
（In the second group of internal pulse subdivision, SM=0, the parameter is defined as the motor running speed 2.
）
0x0001~0x0BB8(1~3000)
0x0010
內部脈沖時，參數定義為實際轉動需要的脈沖個數低四位設定。
（For the internal pulse, the parameter is defined as the four-lower number of pulses required for the actual rotation.）
0x0000~0x270F(0~9999)
0x0011
內部脈沖時參數定義為實際轉動需要的脈沖個數高四位設定(十進制，1代表十進制的10000)；
（The internal pulse parameter is defined as the number of pulses required by actual rotation (decimal, 1 represents 10000 decimal);
）
9999：自動定義為連續運轉，直至停止信號到來。
（9999: It is automatically defined as a continuous operation until the stop signal arrives.）
0x0000~0x270F(0~9999)
0x0014
內部IO運行時，設定電機的加速度大小.
數值越大，加速度越大，數值越小，加速度越小，單位為：10轉/分/秒。最低為1，最高為5000
（When the acceleration of the motor is set during the internal IO operation.The larger the value, the greater the acceleration, the smaller the value, the smaller the acceleration, in 10 rpm. The minimum was 1 and a maximum was 5000）
0x0000~0x1388(0~5000)
0x0015
內部IO運行時，設定電機的減速度大小.
（When the internal IO is running, set the deceleration size of the motor.
）
0x0000~0x1388(0~5000)
0x0016
設定驅動器將要堵轉時，瞬時電流的增大倍數，范圍（10~30），=10時最大為1倍，即電流不增大。=30時電流最大增加為設定的3倍。
（When the drive is about to block the rotation, set the increase multiple of the instantaneous current, range (10~30), = 1 times of the maximum of 10, that is, the current does not increase. The maximum increase in current is 3 times that set at =30.）
0x000A~0x001E(10~30)
0x0017
設定驅動器電流增大穩定后，電流減小為設定值的速度，范圍（10~2048），數值越大，減小的速度越慢=2048時，電流增大后不再減小。
（When the current of the drive increases and stabilizes, the current decreases to the speed of the set value, range (10~2048), the larger the value, the slower the speed =2048, the current will not decrease after increasing.）
0x000A~0x0800(10~2048)
0x0018
設置RDY和ALM信號的輸出電平。
（Set the output level of the RDY and ALM signals.）
0000：RDY低電平有效，ALM低電平有效。
（0000: RDY low level is effective, and ALM low level is effective.）
0001：RDY低電平有效，ALM高電平有效。
（0001: RDY low level is effective, and ALM high level is effective.）
0002：RDY高電平有效，ALM低電平有效。
（0002: RDY high level is effective, and ALM low level is effective.）
0003（默認）：RDY高電平有效，ALM高電平有效。驅動器準備好時，RDY輸出高電平；驅動器報警時，ALM輸出高電平。
（0003 (default): RDY high level, ALM high level. RDY output high level when the drive is ready; ALM output high level when the drive alarms.）
0x0000~0x0003(0~3)
例如（for instance:）：
收到的數據：01 03 00 07 00 01 35 CB ：查詢驅動器狀態指令
（Data received: 01 03 00 07 00 01 35 CB: Query the drive status instruction
）
返回的數據：01 03 02 00 00 B8 44 ：當前驅動器無故障，電機處于停止?fàn)顟B(tài)
（Data returned: 01 03 02 00 00 B8 44: current drive no fault, motor is in a stop state）
收到的數據：01 03 00 07 00 01 35 CB ：查詢驅動器狀態指令
（Data received: 01 03 00 07 00 01 35 CB: Query the drive status instruction
）
返回的數據：01 03 02 01 01 78 14：有故障，未檢測到電機。電機處于正轉狀態。
（Data returned: 01 03 02 01 01 78 14: with fault, motor not detected. The motor is in positive state.）
3、命令字：0x06 ,寫入單個寄存器命令（the command word: 0x06, write to a single register command）
該命令為寫入驅動器單個寄存器的命令，主機請求與驅動器返回格式如下（This command is a command written to a single register of the drive. The host request and drive return format are as follows）：
表5主機請求數據（命令字0x06）
（Table 5 Host request data (command word 0x06)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址
（Register address）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(數碼管BS19的設定值)
(Set value of digital tube BS19)
0x06
0x0000
0x0001
…
XXXX
預設的參數值
（Preset parameter values）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
注：寄存器地址定義如表4所示。
（Note: Register address is defined in Table 4.）
表6驅動器返回的數據（命令字0x06）
（Table 6 Data returned by the drive (command word 0x06)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址
（Register address）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(高位在前)
（2 Bytes；High in front）
2字節
(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(與收到的地址一致)
（(Consistent with the address received)）
0x06
(與收到的數據一致)
（(Consistent with the data received)）
XXXX
預設的參數值
（Preset parameter values）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
4、命令字：0x10 ,直接控制電機運行的命令（the command word: 0x10, the direct control of the motor operation command）
該命令為直接控制電機運行的命令，控制電機直接運行設定的脈沖數，驅動器收到該命令后，直接按照設定的參數運行。需要將BS04設置為08的工作模式。當按照設定的參數運行完畢后，驅動器不向上位機返回電機狀態，需上位機發送查詢狀態命令后才返回數據。主機請求與驅動器返回格式如下：
（This command is the command that directly controls the operation of the motor and controls the number of pulses set by the motor to directly run. After receiving the command, the driver will directly run according to the set parameters. BS04 to 08. When the operation is completed according to the set parameters, the drive does not return to the motor status of the upper computer, and the upper computer needs to send the query status command before returning the data. Host request and drive return format is as follows:）
表7主機請求數據（命令字0x10）
（Table 7 Host request data (command word 0x10)）
驅動器地址
（Drive address）
命令字
（CW）
寄存器地址（十六進制）
（Register Address (Hex)）
數據字長度
（Data word length）
字節長度
（Byte length）
參數值
（parameter values）
校驗碼
（check code）
1字節
（1 Bytes）
1字節
（1 Bytes）
2字節
（2 Bytes）
2字節
（2 Bytes）
1字節
（1 Bytes）
4字節
（4 Bytes）
2字節(低位在前)
（2 Bytes；Low in front）
0x01-0x1F
(數碼管BS19的設定值)
(Set value of digital tube BS19)
0x10
功能碼（寫入2個寄存器，控制電機直接運行）
（Function code (write to 2 registers, control motor direct operation)
）
地址（address）：
0x1000：電機正轉脈沖數
（0x1000: Number of motor forward rotating pulses）
0x2000：電機反轉脈沖數
（0x2000: Number of motor reversal pulses）
0x 3000：電機緩?fù)?/span>
（0x 3000: Motor shutdown
）
0x 4000：電機急停
（0x 4000: Motor emergency stop
）
固定數0002，
表示寫入2個寄存器值
（Fixed number of 0002,represents the writes of 2 register values）
固定數0004，表示寫入的字節數是4
（Fixed number 0004, the number of bytes written is 4）
XXXXXXXX
運動的脈沖數，32位數據，高位在前。注意：高低不能混。
（The number of pulses, 32 data, high in front. Note: the high and low can not be mixed.）
CRCL，CRCH
(實際的CRC數據)
（Actual CRC data）
說明：寄存器地址為0x1000或0x2000時,只有電機停止且連續收到兩次相同的命令時電機才啟動，否則命令無效，命令無效時不返回數據。當寄存器地址為0x 3000或0x 4000時，參數值可以為任意數據。
（Note: When the register address is 0x1000 or 0x2000, the motor will only start when the motor stops and receives the same command twice continuously, otherwise the command is invalid and the data is not returned if the command is invalid. When the register address is 0x 3000 or 0x 4000, the parameter value can be arbitrary data.）
表8驅動器返回的數據（命令字0x10）
（Table 8 Data returned by the drive (command word 0x10)）
地址（address）
命令字（CW）
寄存器地址
（Register address）
數據字長度
（Data word length）
校驗碼
（check code）
1字節（1 Bytes）
1字節（1 Bytes）
2字節（2 Bytes）
2字節（2 Bytes）
2字節（2 Bytes）
與接收到的地址一致
（Consistent with the received address
）
固定值0x10
功能碼（寫入2個寄存器，控制電機直接運行）
（Fixed value of 0x10,function code (write to 2 registers, control motor direct operation)）
地址，與寫入的地址一致
（Address, consistent with the written address）
固定數0002，表示寫入2個寄存器值
（Fixed number 0002, indicating writing 2 register values）
CRCL，CRCH
(實際的CRC數據)
(Actual CRC data)
例如：（地址為01）
（Example: (the address is 01)）
收到：01 10 10 00 00 02 04 00 00 10 00 33 AF：電機正向前進0x00001000（4096）個脈沖。
（Received: 01 10 10 00 00 02 04 00 00 10 00 33 AF:The motor is forward 0x00001000 (4096) pulses.）
返回數據：01 10 10 00 00 02 45 08
（Return data: 01 10 10 00 00 02 45 08）
收到：01 10 20 00 00 02 04 00 01 00 00 3B AE :電機反向前進0x00010000（65536）個脈沖
（Received:01 10 20 00 00 02 04 00 01 00 00 3B AE :motor reverse forward 0x00010000 (65536) pulses）
返回數據：01 10 20 00 00 02 4A 08
（Return data: 01 10 20 00 00 02 4A 08）
收到數據：01 10 30 00 00 02 04 00 00 00 00 A7 AE 電機緩?fù)?/span>
（Received:01 10 30 00 00 02 04 00 00 00 00 A7 AE；motor slow stop）
返回數據：01 10 30 00 00 02 4E C8
（Return data:01 10 30 00 00 02 4E C8）
收到數據：01 10 40 00 00 02 04 00 00 00 00 C2 6C 電機急停
（Received:01 10 40 00 00 02 04 00 00 00 00 C2 6C；electric emergency stop）
返回數據：01 10 40 00 00 02 54 08
(Return data:01 10 40 00 00 02 54 08)
產品資料大小更新日期ModBUS通訊協議20250119.pdf版權所有 © 深圳市白山機電一體化技術有限公司 未經許可 嚴禁復制
品牌認證
1371天
已認證
品牌認證
1371天
已認證
選擇區號
瀏覽器自帶分享功能也很好用哦~?復制成功
×
瀏覽器自帶分享功能也很好用哦~
